1. Вовед
Thank you for choosing the Stanley SXGP1300XFE Self-Priming Clear Water Pump. This pump is designed for efficient transfer of clean water from wells, reservoirs, or tanks, making it ideal for manual or automatic garden irrigation and preventing the waste of drinking water. With a powerful 1300W motor, it delivers a flow rate of up to 4,200 liters per hour. It can draw water from a maximum depth of 8 meters and pump it up to 50 meters. This manual provides essential information for safe operation, installation, maintenance, and troubleshooting to ensure optimal performance and longevity of your pump.
Figure 1: Stanley SXGP1300XFE pump in a garden, demonstrating its use for irrigation.
2. Информации за безбедност
Секогаш прочитајте ги и разберете ги сите безбедносни предупредувања и упатства пред да го користите овој производ. Непочитувањето на предупредувањата и упатствата може да резултира со електричен удар, пожар и/или сериозни повреди.
- Електрична безбедност: Ensure the power supply matches the pump's specifications. Do not operate the pump with a damaged cord or plug. Always connect to a grounded outlet.
- Безбедност на вода: Do not pump flammable or corrosive liquids. Ensure the pump is not submerged unless it is a submersible model (this is a self-priming surface pump).
- Поставување: Install the pump on a dry, frost-free surface. Protect it from direct sunlight and rain.
- Деца и минувачи: Држете ги децата и неовластените лица подалеку од работната зона.
- Одржување: Исклучете го напојувањето пред да извршите какво било одржување или чистење.
- Опрема за лична заштита: Wear appropriate safety gear, such as gloves and eye protection, when handling the pump or its connections.
3. Поставување и инсталација
Proper installation is crucial for the efficient and safe operation of your Stanley SXGP1300XFE pump.
- Изберете локација: Place the pump on a dry, level, and frost-free surface, protected from the elements.
- Приклучок на вшмукувачката линија: Connect a suction hose with a minimum diameter of 25 mm (1 inch) to the pump's suction inlet. Ensure the suction line is airtight to prevent air leaks, which can affect priming.
- Discharge Line Connection: Connect the discharge hose to the pump's outlet. Ensure all connections are secure.
- Грундирање на пумпата: Before first use, or if the pump has run dry, the pump must be primed.
- Unscrew the priming plug (usually located on top of the pump housing).
- Fill the pump housing completely with clean water until it overflows.
- Replace and securely tighten the priming plug.
- Електрична врска: Plug the pump into a suitable grounded electrical outlet. Ensure the voltage matches the pump's requirements.
Слика 2: Главна view of the Stanley SXGP1300XFE pump, highlighting connection points.
4. Упатства за работа
Once the pump is properly installed and primed, follow these steps for operation:
- Проверете ги врските: Verify that all hoses are securely connected and there are no leaks.
- Вклучување: Switch on the pump using the ON/OFF switch. The pump will begin to draw water.
- Перформанси на монитор: Observe the water flow. If the pump does not draw water within a few minutes, switch it off, check for air leaks in the suction line, and re-prime if necessary.
- Автоматско работење (доколку е применливо): If connected to an automatic irrigation system or pressure switch, the pump will start and stop based on water demand.
- Исклучено: To stop the pump, switch it off using the ON/OFF switch.
Важно: Do not allow the pump to run dry for extended periods, as this can cause damage.
5. Одржување
Regular maintenance ensures the longevity and optimal performance of your pump. Always disconnect the pump from the power supply before any maintenance.
- Чистење: Периодично чистете ја надворешноста на пумпата со адamp крпа. Не користете груби хемикалии.
- Pre-filter (if equipped): If your pump has a pre-filter, regularly check and clean it to prevent blockages and maintain flow rate.
- Заштита од мраз: During winter or periods of frost, drain all water from the pump and hoses to prevent damage from freezing. Store the pump in a dry, frost-free location.
- Инспекција на печат: Periodically inspect seals and connections for wear or leaks. Replace any damaged components.
6 Смена на проблеми
Погледнете ја следната табела за вообичаени проблеми и нивни решенија.
| Проблем | Можна причина | Решение |
|---|---|---|
| Пумпата не се вклучува | Нема напојување; Неисправен прекинувач; Преоптоварување на моторот. | Check power connection and circuit breaker; Inspect switch; Allow motor to cool down. |
| Пумпата работи, но не тече вода | Pump not primed; Air leak in suction line; Suction line blocked; Water source empty. | Prime the pump; Check all suction connections for airtight seal; Clear blockage; Ensure adequate water supply. |
| Намалена стапка на проток | Partial blockage in suction/discharge line; Clogged pre-filter; Air in the system. | Check and clear blockages; Clean pre-filter; Re-prime the pump. |
| Пумпата е бучна | Air in the pump; Cavitation; Loose components. | Re-prime the pump; Ensure sufficient water supply; Check for loose parts and tighten. |
7. Спецификации
Detailed technical specifications for the Stanley SXGP1300XFE pump.
| Карактеристика | Детал |
|---|---|
| Бренд | Стенли |
| Број на модел | SXGP1300XFE |
| Извор на енергија | Електричен со кабел |
| Коњски сили | 1300 вати |
| Максимална стапка на проток | 4200 литри на час |
| Максимална висина на вшмукување | 8 метри |
| Максимално подигнување на главата | 50 метри |
| Материјал | Челик |
| Димензии на производот (Д x Ш x В) | 50.2L x 32.4W x 57.2H сантиметри |
| Тежина на ставката | 10.7 килограми |
| Боја | Жолта/Црна |

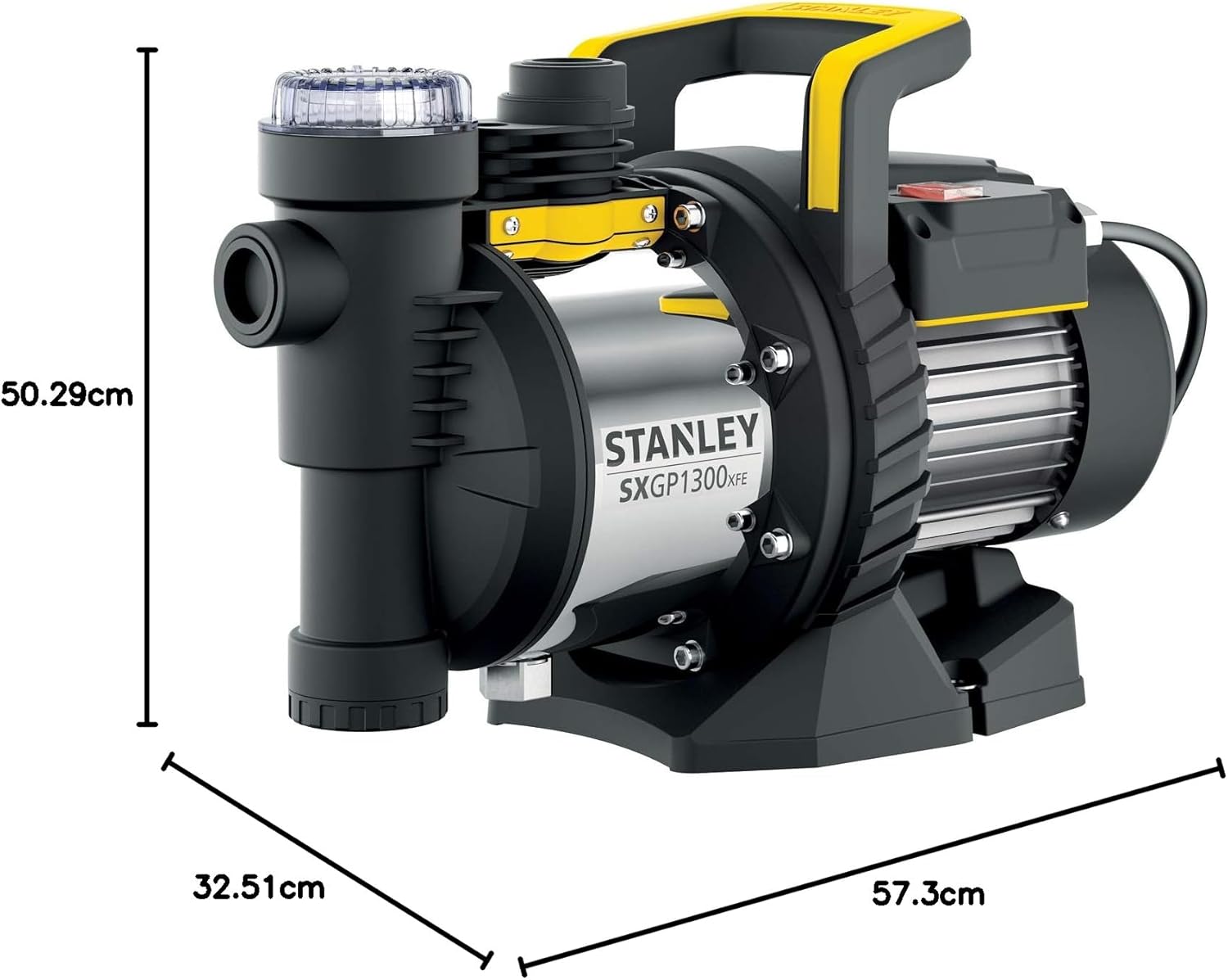

Figure 3: Dimensions of the Stanley SXGP1300XFE pump.
8. Гаранција и поддршка
The Stanley SXGP1300XFE pump comes with a 2 година гаранција од датумот на купување. Оваа гаранција ги покрива производствените дефекти и материјалните грешки при нормална употреба. Ве молиме задржете го доказот за купување за гаранциски барања.
For technical assistance, spare parts, or warranty service, please contact your local Stanley dealer or the manufacturer, Annovi Reverberi S.p.A., through their official support channels.
Availability of spare parts in the EU is guaranteed for 5 years.
