Generic TPTS201681 20V Lithium-Ion Cordless Pole Saw and Hedge Trimmer Instruction Manual

1. Вовед

Thank you for choosing the Generic TPTS201681 20V Lithium-Ion Cordless Pole Saw and Hedge Trimmer. This versatile tool is designed for efficient pruning and trimming tasks in your garden. To ensure safe and optimal performance, please read this instruction manual thoroughly before operating the tool. Keep this manual for future reference.

2. Инструкции за безбедност

Секогаш следете ги основните безбедносни мерки за да го намалите ризикот од пожар, електричен удар и лична повреда.

• Прочитајте ги сите упатства: Запознајте се со контролите и правилната употреба на алатката.
• Носете соодветна лична заштитна опрема (ЛЗО): Секогаш носете заштитни очила, ракавици и цврста обувка. Се препорачува заштита за слух.
• Држете го работното место чисто: Ensure the area is free from obstacles, children, and pets.
• Избегнувајте опасни средини: Do not use the tool in wet conditions or in the presence of flammable liquids or gases.
• Secure footing: Секогаш одржувајте правилно држење на ногата и рамнотежа. Не претерувајте со посегнувањето.
• Проверете пред употреба: Проверете за оштетени делови, лабави врски или каква било друга состојба што може да влијае на работата.
• Отстранете ја батеријата кога не ја користите: Исклучете го батерискиот пакет од алатката пред да правите какви било прилагодувања, да менувате додатоци или да ја складирате алатката.
• Користете ја вистинската алатка: Do not force the tool or use it for purposes other than those for which it was designed.
• Maintain blades: Keep saw chains and hedge trimmer blades sharp and clean for best performance and to reduce the risk of kickback.

3. Содржина на пакетот

По отворањето на пакувањето, проверете дали сите предмети се присутни и неоштетени:

• 1 x TPSLI20081 Lithium-Ion Pole Saw Unit
• 1 x TPHT2016012 Lithium-Ion Pole Hedge Trimmer Attachment
• 1 x Pole Handle
• 1 x 20V 2.0Ah Lithium-Ion Battery
• 1 x Smart Fast Charger

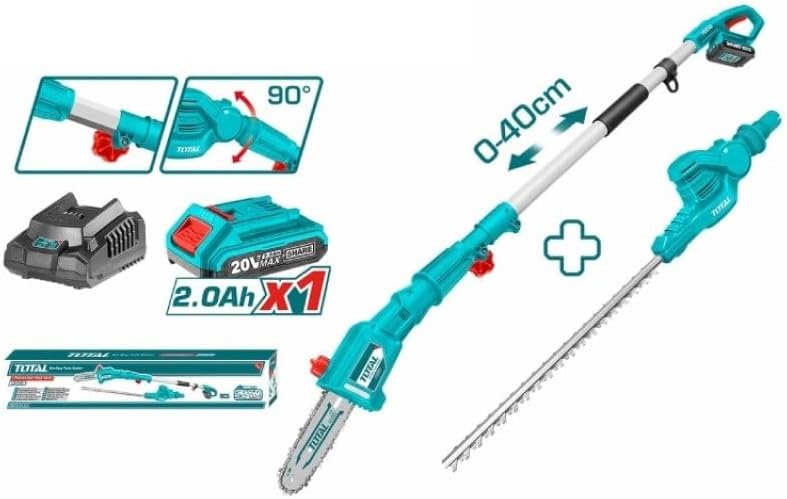

This image displays the full Generic TPTS201681 kit, including the main pole unit, the interchangeable pole saw head, the hedge trimmer attachment, a 20V 2.0Ah lithium-ion battery, and the smart fast charger.

4. Спецификации

5. Поставување

5.1 Полнење на батеријата

1. Connect the smart fast charger to a standard power outlet (100-240V ~ 50/60Hz).
2. Slide the 20V 2.0Ah Lithium-Ion battery onto the charger. Ensure it clicks into place.
3. Allow the battery to charge fully. The charger will indicate when charging is complete (refer to charger indicator lights for specific status).
4. Откако ќе се наполни, исклучете ја батеријата од полначот.

5.2 Assembling the Pole Unit

1. Attach the pole handle to the main pole unit. Ensure it is securely fastened.
2. Adjust the working length of the pole by extending or retracting the telescopic shaft. Secure it firmly at the desired length (0-40 cm extension).

5.3 Attaching the Saw or Trimmer Head

The tool comes with interchangeable pole saw and hedge trimmer attachments.

1. Ensure the battery is removed from the pole unit before attaching any head.
2. Align the chosen attachment (pole saw or hedge trimmer) with the connection point on the main pole unit.
3. Push and twist or secure the attachment according to the locking mechanism until it is firmly seated and cannot be easily removed.
4. For the pole saw, ensure the chain is properly tensioned and the oil tank is filled with appropriate chain lubricant (70 ml capacity).

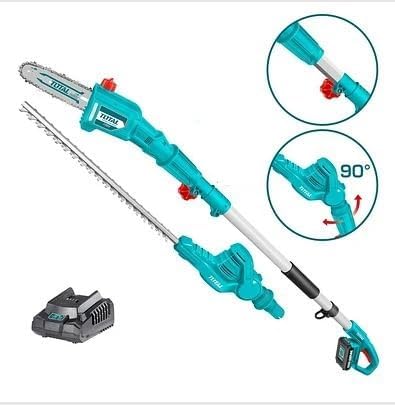

This image shows a closer view of the pole saw and hedge trimmer attachments, highlighting the 90-degree tilt adjustment feature and the battery connection point on the main pole unit.

6. Упатства за работа

6.1 Општа операција

1. Insert the charged battery into the battery slot on the pole unit until it locks securely.
2. Држете го алатот цврсто со двете раце, одржувајќи рамнотежа.
3. To start the tool, engage the safety lock-off button (if present) and then press the trigger switch.
4. За да ја запрете алатката, ослободете го прекинувачот за активирање.

6.2 Using the Pole Saw Attachment

• Пред секоја употреба, проверете дали резервоарот за масло за ланецот е наполнет.
• Position the saw bar against the branch to be cut. Start the saw before making contact with the wood.
• Allow the saw to cut through the branch without applying excessive force. Let the tool do the work.
• Бидете внимателни на паѓачките гранки и одржувајте безбедно растојание.

6.3 Using the Hedge Trimmer Attachment

• Adjust the tilt angle of the hedge trimmer head up to 90 degrees for optimal cutting position. Use the adjustment knob or lever to set the desired angle and ensure it is locked.
• Move the trimmer blades smoothly along the hedge or shrub.
• Avoid cutting branches thicker than the maximum cutting diameter of 18 mm.
• Keep the blades away from fences, wires, and other hard objects to prevent damage.

7. Одржување

Редовното одржување гарантира долготрајност и безбедно работење на вашиот алат.

• Чистење: After each use, remove the battery and clean the tool with a dry cloth. Use a brush to remove debris from the saw chain and hedge trimmer blades.
• Нега на сечилото: Keep the saw chain and hedge trimmer blades sharp. Dull blades can cause kickback and reduce efficiency. Sharpen or replace blades as needed.
• Подмачкување на синџирот: Regularly check and refill the pole saw's oil tank with appropriate chain lubricant. Proper lubrication is crucial for chain life and cutting performance.
• Складирање: Store the tool, battery, and charger in a dry, secure place, out of reach of children. Ensure the battery is partially charged (not fully depleted or fully charged for long-term storage).
• Инспекција: Periodically inspect all parts for wear, damage, or loose fasteners. Replace damaged parts with genuine Generic replacement parts.

8 Смена на проблеми

Еве некои вообичаени проблеми и нивните потенцијални решенија:

9. Гаранција и поддршка

Information regarding product warranty and customer support was not provided in the available product data. Please refer to the retailer or manufacturer's official website for details on warranty coverage, returns, and technical assistance.
