1. Вовед
1.1 Производ надview
This manual provides essential information for the safe and efficient operation of your 8.2kW Hybrid Solar Inverter. This multi-function inverter combines the capabilities of an inverter, solar charger, and battery charger into one unit, designed for off-grid solar energy systems.
Figure 1: 8.2kW Hybrid Solar Inverter as part of a home energy storage system. The inverter is shown mounted on a wall, representing its function as a central component in a home energy storage system, converting solar energy for household use.
1.2 Наменета употреба
The 8.2kW Hybrid Solar Inverter is primarily used in photovoltaic (PV) power generation to convert direct current (DC) generated by solar panels into alternating current (AC) for powering homes and businesses. It can also operate independently for energy storage, meeting diverse energy demands.
2. Инструкции за безбедност
Внимателно прочитајте ги сите упатства и предупредувања пред инсталација и работа. Непочитувањето на овие упатства може да резултира со електричен удар, пожар или тешки повреди.
- Инсталирањето мора да го изврши квалификуван персонал.
- Осигурајте се дека сите кабли се правилно поларизирани и безбедно поврзани.
- Не обидувајте се да го поправите или расклопите инверторот. Контактирајте квалификуван сервисер.
- Држете го инверторот подалеку од запаливи материјали, влага и директна сончева светлина.
- Обезбедете соодветна вентилација околу инверторот за да спречите прегревање.
- Always disconnect all power sources (PV, battery, AC grid) before performing any maintenance or wiring.
- Овој уред е дизајниран само за внатрешна употреба.
3. Карактеристики на производот
The 8.2kW Hybrid Solar Inverter offers advanced features for reliable and efficient power management:
- 8200W Hybrid Inverter: Off-grid capability with 48VDC to 220/230/240VAC (single phase) output.
- Интегриран MPPT контролер за полнење: Built-in 160A MPPT charge controller for optimal solar charging.
- Висок PV влез: Maximum PV no-load voltage of 500VDC; MPPT voltagопсег од 90~450VDC.
- Излез на чист синусен бран: Provides a stable and clean power supply, suitable for sensitive electronics.

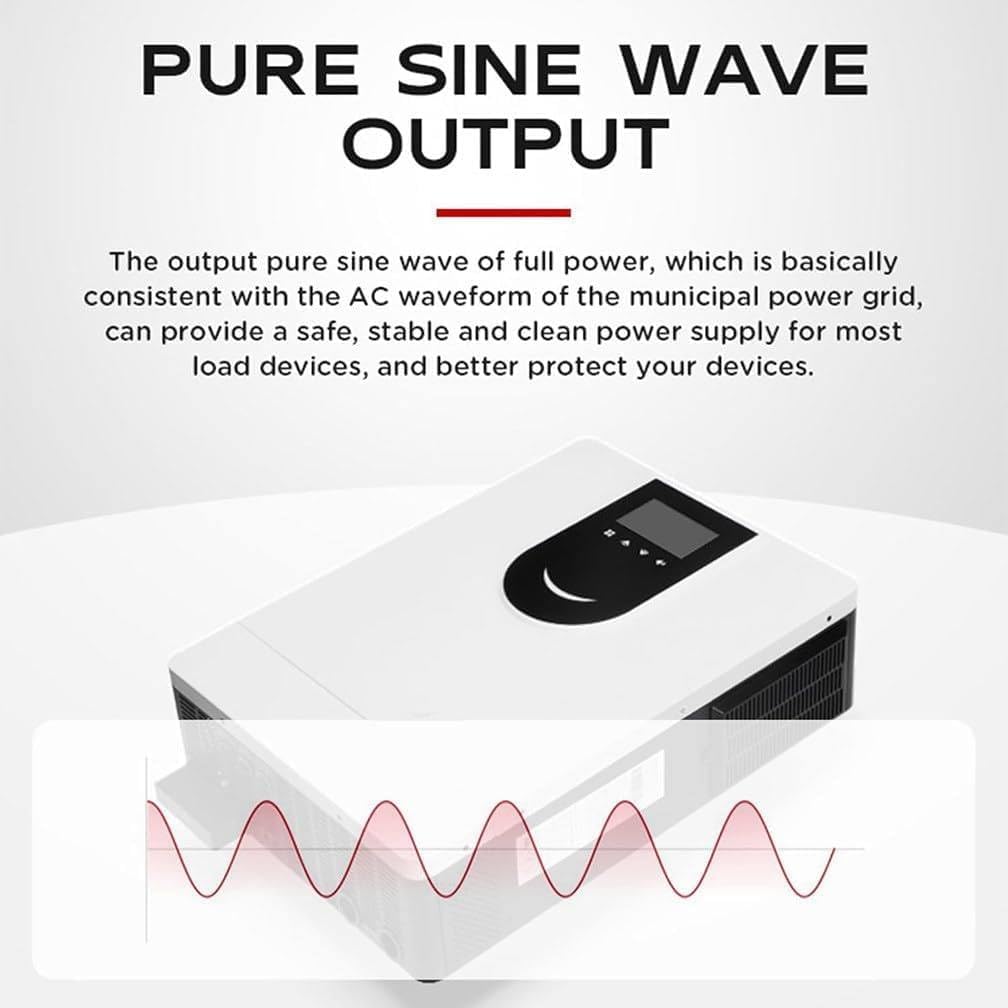

Figure 2: Pure Sine Wave Output. This diagram visually confirms the inverter's pure sine wave output, which ensures a stable and clean power supply, consistent with utility grid power, for sensitive electronic devices.
- Интелигентен дизајн: Equipped with an LCD display and LED indicators for dynamic system data and operating status.
- Далечинско следење: WIFI and GPRS remote monitoring for iOS and Android, allowing users to monitor the photovoltaic system status anytime, anywhere.

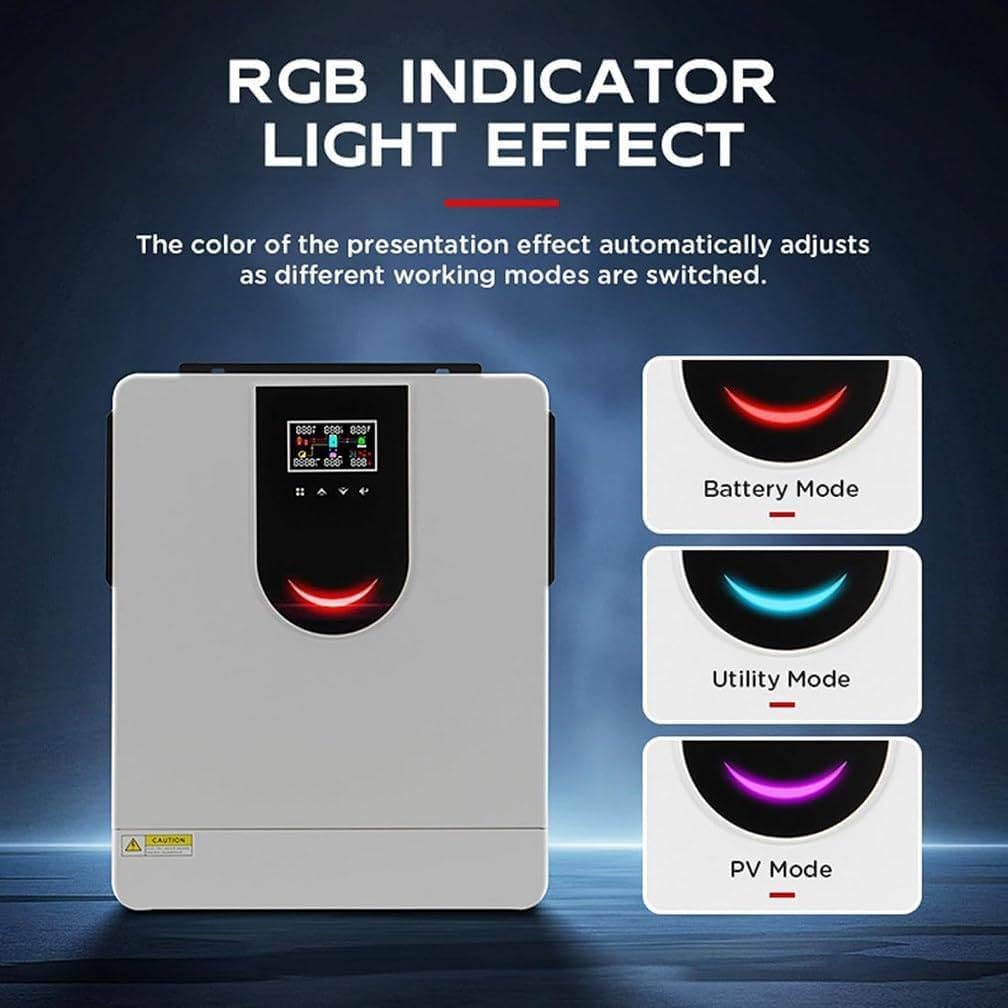

Figure 3: RGB Indicator Light Effect. The image demonstrates the inverter's RGB indicator lights, which change color to signify different operating modes: Battery Mode, Utility Mode, and PV Mode, providing quick visual status updates.

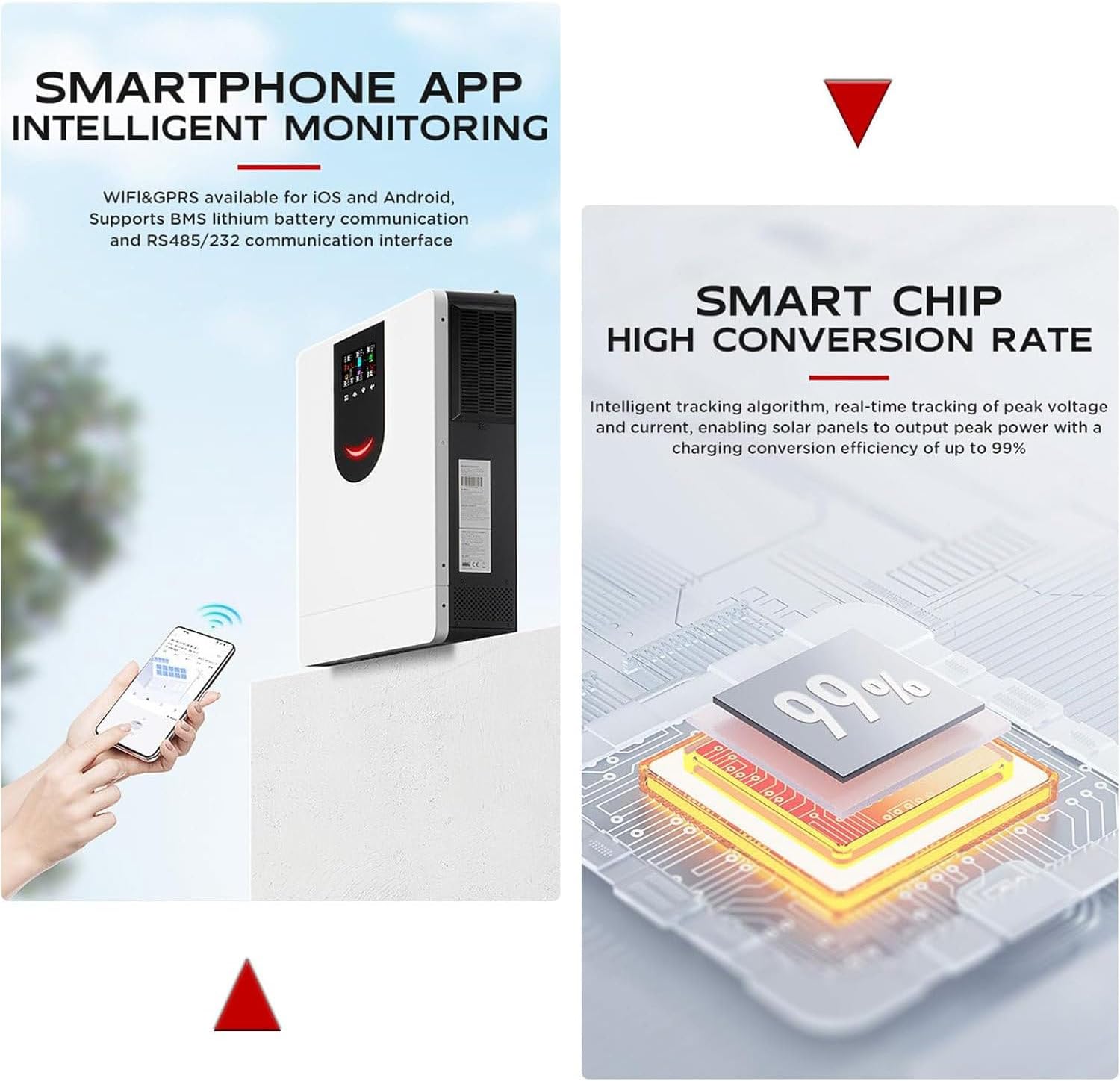

Figure 4: Smartphone App Monitoring and Smart Chip. The image shows the inverter's capability for remote monitoring via a smartphone app (iOS/Android) and emphasizes its smart chip technology, which ensures a high power conversion efficiency of up to 99%.
- Повеќекратна заштита: Features power-off alarm, overload, overcurrent, lightning, low voltage, и заштита од краток спој.
- Ефикасно ладење: High-quality aluminum alloy material with a fan cooling system and porous design for effective heat dissipation.
- Hidden Installation Wiring: Designed for a clean and secure installation with hidden wiring.
Figure 5: LED Display, Fan Cooling, and Hidden Wiring. This image highlights three key design aspects: the large LED display with feedback buttons for user interaction, the efficient fan cooling system for stable operation, and the hidden wiring design for a clean and secure installation.
- Широка апликација: Compatible with various household appliances.
Figure 6: Appliance Compatibility. This diagram illustrates the versatility of the inverter, demonstrating its compatibility with a wide range of household appliances.
4. Поставување и инсталација
4.1 Отпакување
Carefully unpack the inverter and inspect it for any damage. Ensure all components listed in the packing list are present: Solar Inverter (1), Instruction Manual (1).
4.2 Монтирање
Mount the inverter on a solid, non-flammable surface in a well-ventilated area, away from direct sunlight and moisture. Ensure sufficient clearance around the unit for proper airflow and heat dissipation.
4.3 Дијаграм за поврзување на системот
Refer to the diagram below for proper system wiring. All connections must be made securely and according to local electrical codes.
Figure 7: System Connection Diagram. A comprehensive diagram illustrating how the inverter connects within a household ON/OFF grid energy storage system, including solar panels, the utility grid, a battery bank, and various AC loads.
4.4 Инструкции за поврзување
- Поврзување со батерија: Connect the battery bank (48VDC) to the inverter's battery terminals. Ensure correct polarity.
- Влезно поврзување на фотоволтаичниот систем: Connect the solar panel array to the PV input terminals. Observe the maximum PV input voltage (500VDC) and MPPT voltage опсег (90-450VDC).
- AC Input Connection (Grid/Generator): Поврзете ја електричната мрежа за наизменична струја или компатибилен генератор на влезните терминали за наизменична струја.
- Приклучок за излез на наизменична струја: Connect your household loads to the AC output terminals.
- Заземјување: Ensure the inverter is properly grounded according to local regulations.
5. Упатства за работа
5.1 Почетно стартување
- After all connections are made and verified, switch on the battery breaker.
- Switch on the PV array breaker.
- Switch on the AC input breaker (if connected to grid/generator).
- Switch on the AC output breaker to power your loads.
- Инверторот ќе изврши самотестирање и потоа ќе започне со работа.
5.2 LCD екран и индикатори
The inverter features an LCD display and three LED indicators to show real-time system status and data. Use the feedback buttons to navigate through the display menus and view parameters such as input/output voltage, струја, напојување, статус на батеријата и режим на работа.
5.3 Monitoring via App
Download the dedicated mobile application (available for iOS and Android) to monitor your inverter remotely. The app provides real-time data, historical performance, and allows for certain settings adjustments via WIFI or GPRS connection.
6. Одржување
Редовното одржување обезбедува оптимални перформанси и долготрајност на вашиот инвертер:
- Чистење: Периодично чистете ја надворешноста на инверторот со сува крпа. Осигурајте се дека отворите за вентилација се без прашина и остатоци.
- Врски: Annually check all electrical connections for tightness and corrosion.
- Животна средина: Осигурајте се дека работната средина останува во рамките на наведените опсези на температура и влажност.
- Проверка на батеријата: Regularly inspect battery terminals for corrosion and ensure battery health.
- Ажурирања на фирмверот: Check for available firmware updates through the mobile app or manufacturer's webсајт.
7 Смена на проблеми
This section provides solutions for common issues. For problems not listed here, contact customer support.
| Проблем | Можна причина | Решение |
|---|---|---|
| Инверторот не се вклучува | No battery power; DC input switch off; Faulty wiring | Проверете ги поврзувањата на батеријата и јачината на звукотtage; Ensure DC switch is ON; Verify all wiring. |
| Нема излез за наизменична струја | Overload; Short circuit; AC output breaker off; Low battery voltage | Reduce load; Check for short circuits; Turn on AC output breaker; Charge batteries. |
| PV input not charging | PV array disconnected; Insufficient sunlight; PV input voltagе премногу ниско/високо | Check PV connections; Ensure adequate sunlight; Verify PV voltage is within MPPT range. |
| Аларм за прегревање | Blocked ventilation; Excessive ambient temperature; Overload | Clear obstructions; Ensure proper ventilation; Reduce ambient temperature; Reduce load. |
| Inverter beeping | Warning or fault condition (e.g., low battery, overload) | Check LCD display for error codes and refer to the manual's error code section (if applicable) or contact support. |
8. Технички спецификации
Detailed specifications for the 8.2kW Hybrid Solar Inverter:
Figure 8: Inverter with Key Specifications. This image displays the 8.2kW Hybrid Solar Inverter and its primary technical specifications, including model, MPPT voltage, current, PV range, and dimensions.
| Параметар | Вредност |
|---|---|
| Модел | 8.2kW (SY-8.2KW) |
| Номинална излезна моќност | 8200 W |
| Пренапонска моќност | 16400 W |
| Максимална струја на соларно полнење | 160 А |
| PV Input (DC) - Rated/Max Voltage | 360VDC / 500VDC |
| PV Input (DC) - Start-up/Initial Supply Voltage | 90VDC / 120VDC |
| PV Input (DC) - MPPT Voltagе опсег | 90VDC~450VDC |
| Број на MPPT тракери / Максимална влезна струја | 1 / 27А |
| Grid Output (AC) - Rated Output Voltage | 220/230 / 240VAC |
| Grid Output (AC) - Output Voltagе опсег | 195-253 VAC |
| Grid Output (AC) - Rated Output Current | 35.6А/44.3А |
| Two-Load Output Power (Battery Mode) | Максимум 2733 W |
| AC Input - Start-up/Auto-Restart Voltage | 120-140VAC / 180VAC |
| AC Input - Acceptable Input Voltagе опсег | 170-280VAC or 280VAC |
| Максимална излезна струја на наизменична струја | 40 А |
| Номинална оперативна фреквенција | 50/60 Hz |
| Battery Output (AC) - Nominal Output Voltage | 48 VDC |
| Излезна бранова форма | Чист синусен бран |
| Ефикасност (DC до AC) | 94% |
| Оценет DC Voltage | 48V DC |
| Максимална струја за полнење со наизменична струја | 140 А |
| Големина на производот (L*Ш*В) | 555*405*135мм |
| Тежина | 14.2 кг (34.5 фунти) |
| Пристаниште за комуникација | RS232/WIFI/Remove LCD/GPRS |
9. Гаранција и поддршка
Warranty information for this product is typically provided at the time of purchase or included with the product packaging. Please refer to your purchase documentation for specific warranty terms and conditions.
For technical support, service, or warranty claims, please contact your retailer or the manufacturer directly using the contact information provided with your purchase.
