Вовед
This manual provides essential instructions for the safe installation, operation, and maintenance of the Hubbell 7051-G 15A, 125V-AC, 2-Pole, 3-Wire Receptacle. Please read this manual thoroughly before installation and retain it for future reference. Proper installation by a qualified electrician is recommended.
Информации за безбедност
ПРЕДУПРЕДУВАЊЕ: Risk of electric shock or fire. Improper installation can result in serious injury or death. Always turn off power at the circuit breaker or fuse box before installing or servicing this device. Use only copper wire with this device. Do not use with aluminum wire unless specifically rated for it. Ensure all connections are tight and secure.
- Секогаш исклучувајте го напојувањето пред да работите на електричните кола.
- Консултирајте се со квалификуван електричар ако не сте сигурни за кој било дел од процесот на инсталација.
- Следете ги сите локални и национални електрични кодови.
- Не ги надминувајте наведените електрични номинални вредности на уредот.
Производот завршиview
The Hubbell 7051-G is a 15 Amp, 125 Volt, 2-pole, 3-wire grounding duplex receptacle designed for general-purpose electrical applications. It features a durable nylon construction and is suitable for various residential and commercial installations.

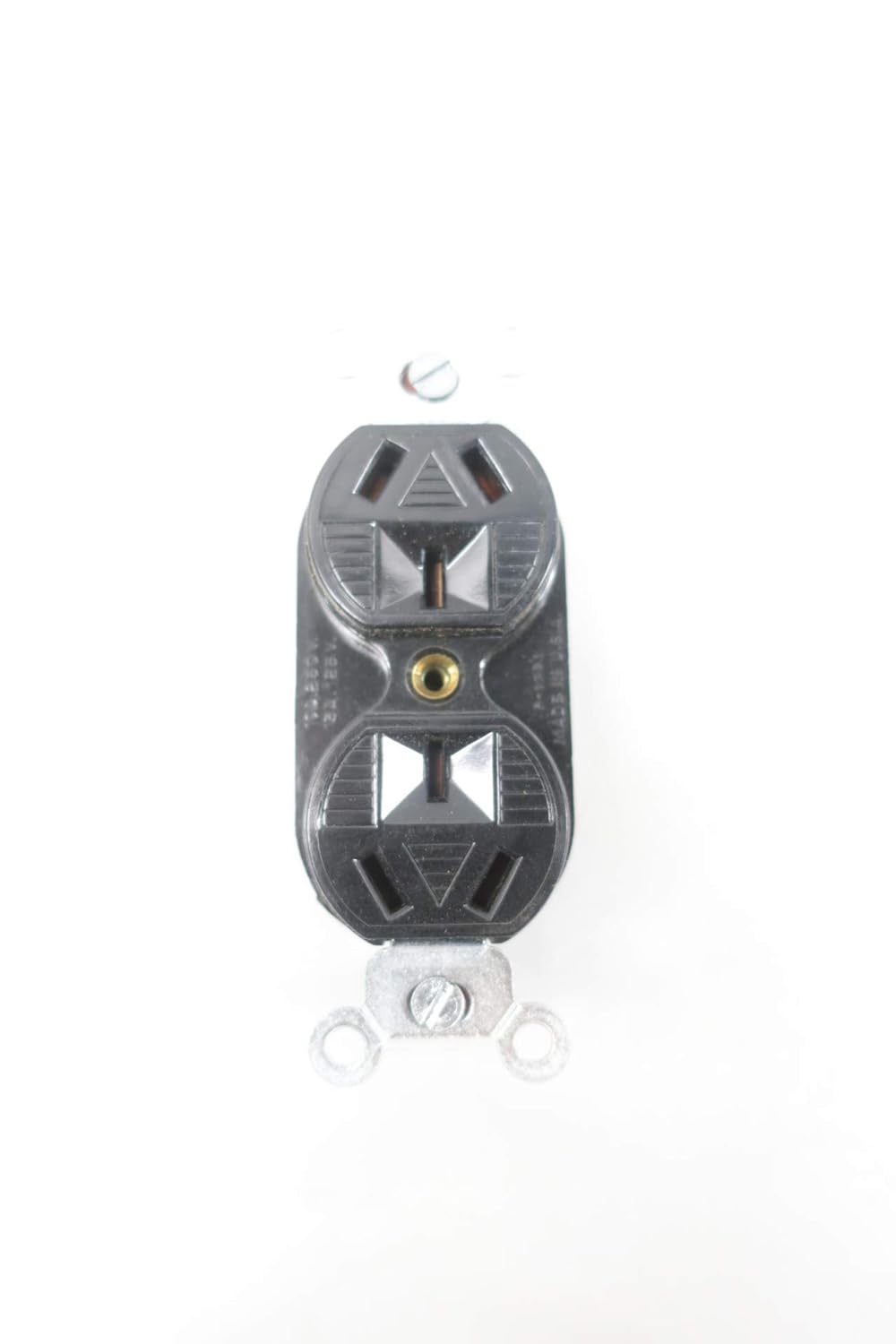

Слика: напред view of the Hubbell 7051-G duplex receptacle, showing two outlets with grounding slots.
Поставување и инсталација
Потребни алатки: Screwdriver (Phillips and/or flathead), Wire Strippers, Voltage Тестер.
- Исклучете го напојувањето: Locate the circuit breaker or fuse that controls the outlet you are working on and turn it off. Verify power is off using a voltagд тестер.
- Отстранете го стариот приклучок (доколку е применливо): Unscrew the wall plate and then the mounting screws holding the old receptacle in the electrical box. Carefully pull the receptacle out and disconnect the wires.
- Подгответе жици: Strip approximately 1/2 inch of insulation from the ends of the circuit wires. Ensure the wire ends are clean and straight.
- Поврзете жици:
- Зелена или гола бакарна жица (заземјување): Поврзете се со зелениот завртка за заземјување.
- Бела жица (неутрална): Connect to the silver screw.
- Black or Red Wire (Hot/Live): Connect to the brass screw.
- Монтирајте го приклучокот: Carefully push the wired receptacle back into the electrical box. Secure it with the provided mounting screws.
- Инсталирајте ѕидна плоча: Прикачете ја декоративната ѕидна плоча над штекерот.
- Вратете ја моќноста: Вклучете го напојувањето повторно на прекинувачот или кутијата со осигурувачи. Проверете го штекерот со уред за кој знаете дека работи.
Слика: Страна view of the Hubbell 7051-G receptacle, showing the strip gauge for proper wire preparation.
Слика: Назад view of the Hubbell 7051-G receptacle, illustrating the screw terminals for wiring connections (brass for hot, silver for neutral, green for ground).
Image: Close-up of the rear of the Hubbell 7051-G receptacle, detailing the wire strip gauge and voltage ratings (15A, 125V and 10A, 250V).
Упатства за работа
To operate the Hubbell 7051-G receptacle, simply insert the plug of your electrical device into one of the two available outlets. Ensure the plug is fully inserted. The receptacle is designed for standard 2-prong or 3-prong grounded plugs.
Слика: напред view of the Hubbell 7051-G receptacle, ready for device plugs.
Одржување
The Hubbell 7051-G receptacle requires minimal maintenance. Periodically inspect the receptacle and wall plate for any signs of damage, cracks, or discoloration. If any damage is observed, turn off power at the circuit breaker and replace the receptacle immediately. Clean the surface with a soft, dry cloth. Do not use abrasive cleaners or solvents.
Решавање проблеми
- Нема струја во приклучокот:
- Check the circuit breaker or fuse for the circuit. Reset the breaker or replace the fuse if tripped/blown.
- Проверете дали сите жичени врски се безбедни. Исклучете го напојувањето пред да ги проверите врските.
- Тестирајте го садот со томtage tester to confirm power presence.
- Loose Plug Connection:
- If plugs do not stay firmly in the receptacle, the internal contacts may be worn. The receptacle should be replaced by a qualified electrician.
- Прегревање:
- If the receptacle feels warm to the touch, immediately disconnect all devices and turn off power. This could indicate an overload or a faulty connection. Consult a qualified electrician.
Спецификации
| Бренд | Хабел |
| Модел | 7051-Г |
| Ampбес | 15 Amps |
| Voltage | 125 волти |
| Полјаци/жици | 2-полно, 3-жично заземјување |
| Материјал | Најлон |
| Димензии на производот | 4.25 x 2 x 1.5 инчи |
| Производител | ХАББЕЛ |
Image: The Hubbell 7051-G receptacle shown in its original product box.
Image: Barcode label for the Hubbell 7051-G 2P 3W 15A 125V-AC Receptacle, showing product identification details including UPC 0129190665219.
Гаранција и поддршка
Specific warranty information for the Hubbell 7051-G Receptacle is not provided within this manual. For warranty details or technical support, please contact Hubbell customer service directly or visit their official webстраница. Чувајте ја сметката за купување како доказ за купување.
Производител: ХАББЕЛ
Webсајт: www.hubbell.com (Прampлинкот, вистинската врска може да варира)
