Maxxima Horizontal LED Step Light Instruction Manual

1. Производот завршиview

The Maxxima Horizontal LED Step Light (Model MEW-SW203B-02) is designed to provide efficient and adjustable illumination for indoor and outdoor stairways, pathways, and decks. This fixture features a 3 CCT (Correlated Color Temperature) selectable switch, allowing users to choose between 3000K (Warm White), 4000K (Neutral White), and 5000K (Daylight) to suit various lighting preferences and environments. Its durable aluminum construction and IP65 rating ensure suitability for wet, damp, или суви локации.

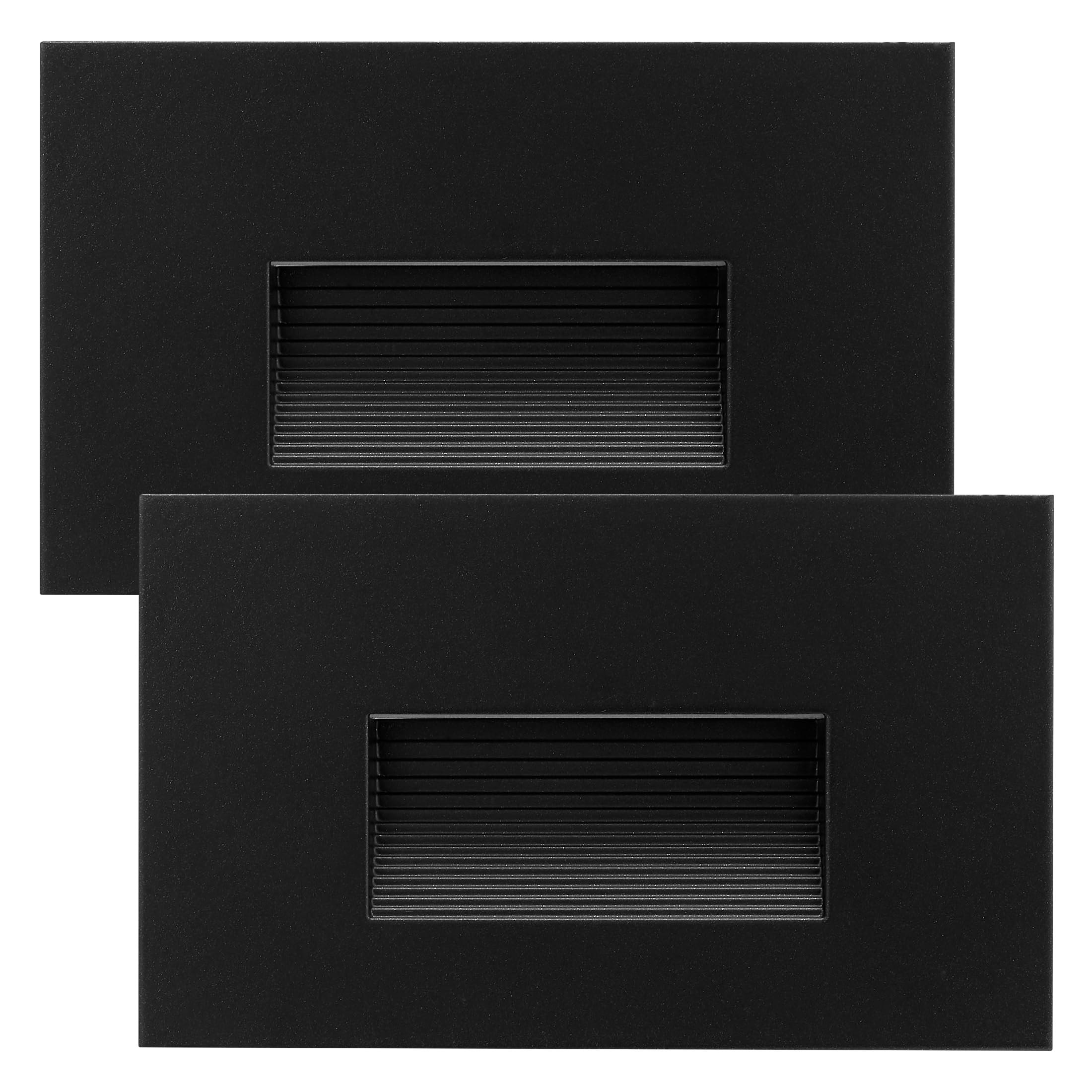

Слика 1: Предна страна view of the Maxxima Horizontal LED Step Light in black finish.

2. Информации за безбедност

• ПРЕДУПРЕДУВАЊЕ: Ризик од електричен удар. Исклучете го напојувањето на осигурувачот или прекинувачот пред инсталација или сервисирање.
• Овој производ мора да биде инсталиран во согласност со применливиот код за инсталација од лице запознаено со изградбата и работата на производот и со вклучените опасности.
• Осигурајте се дека сите електрични приклучоци се безбедни и се во согласност со локалните прописи и прописи.
• Не го инсталирајте овој уред со влажни раце или додека стоите на влажно или дрвено место.amp површини.
• This fixture is designed for 120VAC operation. Do not connect to any other voltage.
• Не го модифицирајте апаратот и не го користете за други цели освен за неговата наменета употреба.

3. Содржина на пакетот

Проверете дали сите компоненти се присутни пред да започнете со инсталацијата:

• Maxxima Horizontal LED Step Light Unit (2-Pack)
• Монтажни хардвери (завртки, жичени навртки)
• Упатство за употреба (овој документ)

Слика 2: Експлодирано view showing the step light components, including the faceplate and internal module.

4. Спецификации

5. Инструкции за инсталација

Пред да започнете: Ensure power is turned OFF at the circuit breaker or fuse box to avoid electrical shock. If you are unsure about electrical wiring, consult a qualified electrician.

1. Подгответе ја разводната кутија: Ensure you have a standard one-gang junction box installed in the desired location.
2. Поврзете жици:
   • Поврзете го црна жица од уредот до жешко (black) wire from the junction box.
   • Поврзете го бело жица од уредот до неутрален (white) wire from the junction box.
   • Поврзете го зелена жица од уредот до земјата (green or bare copper) wire from the junction box.
   Обезбедете ги сите врски со испорачаните жичени навртки.
3. Изберете температура на бојата (CCT): Before mounting, locate the CCT selection switch on the back of the light module. Slide the switch to your desired color temperature: 3000K (Warm White), 4000K (Neutral White), or 5000K (Daylight).

   Figure 3: Back of the light module with CCT selection switch (3000K/4000K/5000K).
4. Mount the Light Module: Carefully tuck the wires into the junction box. Align the light module with the junction box and secure it using the provided mounting screws.
5. Attach the Faceplate: Once the module is securely mounted, snap or screw the decorative faceplate onto the light module.
6. Вратете ја моќноста: Turn the power back ON at the circuit breaker or fuse box. Test the light to ensure proper operation.

Figure 4: Maxxima LED Step Light installed on a staircase wall.

Видео водич за инсталација

Video 1: This video demonstrates the components of the Maxxima Horizontal LED Step Light, how to select the color temperature (3000K, 4000K, 5000K) using the switch, and the final appearance of the light installed.

6. Упатства за работа

The Maxxima Horizontal LED Step Light operates by simply turning on the power at the wall switch connected to the fixture. The chosen color temperature (3000K, 4000K, or 5000K) will illuminate once power is supplied. The CCT setting is selected during installation and remains constant until manually changed.

Figure 5: Close-up of the step light emitting warm white light (3000K).

7. Одржување

The LED step light requires minimal maintenance. To clean the fixture:

• Ensure power is OFF before cleaning.
• Избришете ја надворешната површина со мека, дamp крпа.
• Не користете абразивни средства за чистење или растворувачи, бидејќи тие можат да ја оштетат завршната обработка или електричните компоненти.
• Periodically check for any loose connections or damage to the wiring, especially for outdoor installations.

8 Смена на проблеми

If the LED step light is not functioning correctly, refer to the following common issues and solutions:

• Светлото не се вклучува:
  • Check if the power supply is ON at the circuit breaker.
  • Verify that all wire connections are secure and correctly made (hot to hot, neutral to neutral, ground to ground).
  • Ensure the fixture is receiving the correct voltage (120VAC).
• Light flickers or dims:
  • Проверете дали има лабави врски со жици.
  • Ensure the fixture is not connected to a dimmer switch unless explicitly rated for dimming (this model is not specified as dimmable).
  • Проверете дали има стабилно напојување.
• Неточна температура на бојата:
  • Исклучете го напојувањето на тела.
  • Remove the faceplate and module to access the CCT selection switch.
  • Adjust the switch to the desired setting (3000K, 4000K, or 5000K).
  • Reassemble and restore power.

If issues persist after following these steps, contact Maxxima customer support.

9. Гаранција и поддршка

This Maxxima Horizontal LED Step Light is covered by a 3 година гаранција од датумот на купување. Оваа гаранција ги покрива дефектите на материјалите и изработката при нормална употреба.

For warranty claims, technical support, or any questions regarding your product, please contact Maxxima customer service. Keep your purchase receipt as proof of purchase.

Контакт информации: Refer to the Maxxima webстраницата или вашата документација за купување за најактуелните детали за контакт.
