PNY RTX 4000 Ada Generation Graphics Card (VCNRTX4000ADA-PB) User Manual

1. Вовед

This manual provides essential information for the installation, operation, maintenance, and troubleshooting of your PNY RTX 4000 Ada Generation 20GB DDR6 Quadro Graphics Card. This professional graphics card is designed for demanding applications such as 3D rendering, CAD/CAM, scientific simulations, and AI workflows, leveraging the NVIDIA Ada Lovelace architecture.

Key features include 6,144 CUDA cores, 48 RT Cores, 192 Tensor Cores, and 20GB of GDDR6 ECC memory, all within a single-slot, 130W design. It supports up to four 4K monitors or two 8K monitors via DisplayPort 1.4a.

Figure 1: PNY RTX 4000 Ada Generation Graphics Card overview, showing the single-slot design and an illustrative power connector icon.

2. Информации за безбедност

Please read and follow all safety instructions carefully to prevent damage to the product or personal injury.

• Секогаш исклучувајте го напојувањето од компјутерот пред да инсталирате или отстраните какви било компоненти.
• Носете антистатички ремен за зглоб или често допирајте заземјен метален предмет за да го испразните статичкиот електрицитет пред да ја допрете графичката картичка.
• Обезбедете соодветна вентилација во куќиштето на компјутерот за да спречите прегревање.
• Не ја изложувајте графичката картичка на влага или екстремни температури.
• Handle the card by its edges; avoid touching the gold-plated connectors or components on the PCB.

3. Содржина на пакетот

Проверете дали сите артикли се присутни во пакувањето на вашиот производ:

• PNY RTX 4000 Ada Generation Graphics Card (VCNRTX4000ADA-PB)
• Documentation (this manual, quick start guide, etc.)

Note: Additional accessories such as display adapters or power cables may be sold separately or included depending on your region/retailer.

4. Поставување

4.1. Физичка инсталација

1. Подгответе го вашиот систем: Power off your computer and disconnect the power cable from the wall outlet. Open your computer case.
2. Лоцирајте PCIe слот: Identify an available PCI Express x16 slot on your motherboard. The RTX 4000 Ada Generation is a single-slot card.
3. Отстранете ги капаците на слотови: Отстранете го/ги металниот/те капак/капаци на слотот од задната страна на куќиштето на компјутерот што одговара на избраниот PCIe слот.
4. Вметнете ја графичката картичка: Внимателно порамнете ја графичката картичка со PCIe слотот и цврсто притиснете ја додека не се смести безбедно. Осигурајте се дека држачот на PCIe слотот е заклучен на своето место.
5. Поврзете напојување: The RTX 4000 Ada Generation requires an 8-pin PCIe power connector from your power supply. Connect this cable to the power connector on the top edge of the graphics card. Ensure a secure connection.
6. Обезбедете ја картичката: Користете завртка за да го прицврстите држачот за монтирање на графичката картичка на куќиштето на компјутерот.
7. Close Case and Connect Displays: Close your computer case. Connect your display monitor(s) to the DisplayPort outputs on the graphics card.

4.2. Инсталација на драјвери

1. Вклучување: Reconnect the power cable to your computer and power it on. Your system may boot with a basic display driver.
2. Преземи драјвери: Navigate to the official PNY or NVIDIA website to download the latest drivers for the RTX 4000 Ada Generation. It is recommended to download drivers directly from the manufacturer's webстраница за оптимални перформанси и стабилност.
   • PNY Support: www.pny.com/support
   • NVIDIA Drivers: www.nvidia.com/drivers
3. Инсталирајте драјвери: Стартувајте го преземениот инсталер на драјверот и следете ги упатствата на екранот. По инсталацијата можеби ќе биде потребно рестартирање на системот.
4. Потврдете ја инсталацијата: After restarting, open the NVIDIA Control Panel or NVIDIA Settings to confirm that the graphics card is recognized and operating correctly.

Figure 2: Display output section of the PNY RTX 4000 Ada Generation, showing four DisplayPort 1.4a connectors.

5. Ракување со графичката картичка

5.1. Основно работење

Once installed and drivers are updated, your PNY RTX 4000 Ada Generation graphics card will automatically handle graphics processing for your system. Applications that benefit from GPU acceleration will utilize the card's capabilities.

• Контролен панел на NVIDIA: Use the NVIDIA Control Panel (Windows) or NVIDIA Settings (Linux) to adjust display settings, manage 3D application profiles, and monitor GPU status.
• Компатибилност на софтвер: Ensure your professional applications (e.g., CAD, rendering software) are updated to versions that support NVIDIA Ada Lovelace architecture for optimal performance.

5.2. Поставување на повеќе монитори

The RTX 4000 Ada Generation supports up to four DisplayPort 1.4a outputs, allowing for flexible multi-monitor configurations.

• Connect your monitors to the available DisplayPort outputs on the graphics card.
• Access your operating system's display settings (e.g., Windows Display Settings) or the NVIDIA Control Panel to configure display arrangement, resolution, and refresh rates.
• The card supports resolutions up to 4K on four monitors simultaneously, or two 8K monitors.

6. Одржување

6.1. Чистење

Редовното чистење помага во одржувањето на оптимални перформанси и го продолжува животниот век на вашата графичка картичка.

• Исклучено: Секогаш исклучувајте го компјутерот од струја и исклучете го од изворот на енергија пред чистење.
• Отстранување прашина: Use compressed air to gently blow dust from the heatsink fins and fan blades. Hold the fan blades in place while blowing to prevent over-spinning and potential damage to the fan bearings.
• Надворешно чистење: Wipe the exterior of the card with a soft, dry, lint-free cloth. Do not use liquid cleaners directly on the card.

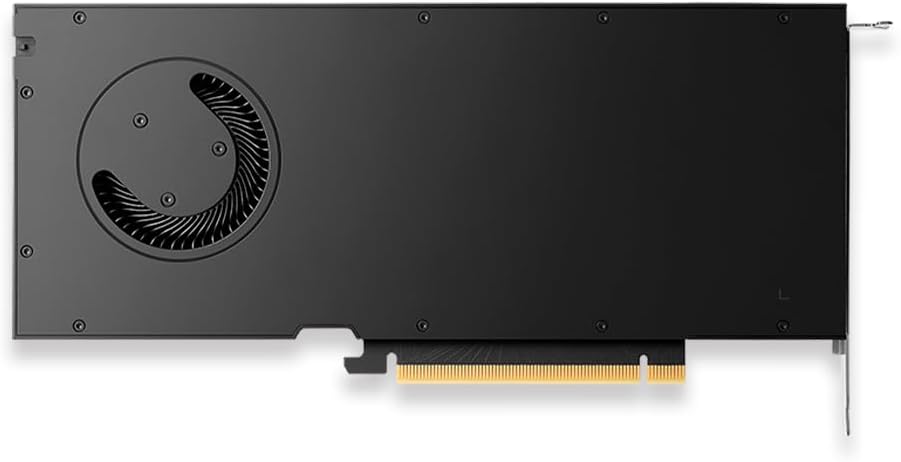

Слика 3: Заден дел view of the PNY RTX 4000 Ada Generation, highlighting the cooling fan for maintenance reference.

6.2. Складирање

If storing the graphics card, place it in an anti-static bag and store it in a cool, dry environment away from direct sunlight and extreme temperatures.

7 Смена на проблеми

Овој дел се однесува на вообичаени проблеми со кои може да се соочите.

• Нема излез за прикажување:
  • Ensure the monitor is powered on and connected to the graphics card, not the motherboard's integrated graphics.
  • Verify the graphics card is fully seated in the PCIe slot and the power cable is securely connected.
  • Пробај со друг кабел за прикажување или монитор.
  • Check your BIOS/UEFI settings to ensure the primary display output is set to PCIe graphics.
• Проблеми со инсталацијата на драјвери:
  • Uninstall any previous graphics drivers using a utility like Display Driver Uninstaller (DDU) in Safe Mode, then attempt a fresh installation of the latest drivers.
  • Ensure you downloaded the correct drivers for your operating system and graphics card model.
• Нестабилност на системот или падови:
  • Осигурајте се дека вашиот уред за напојување (PSU) ги исполнува минималните ватови.tagбарања за вашиот систем, вклучувајќи ја и графичката картичка.
  • Monitor GPU temperatures using software utilities. Excessive heat can cause instability. Ensure proper case airflow.
  • Verify that your operating system and motherboard BIOS are up to date.

8. Спецификации

9. Информации за гаранцијата

PNY products are covered by a manufacturer's warranty. The specific terms and duration of the warranty may vary by region and product type. Please refer to the official PNY website or your product's packaging for detailed warranty information.

For warranty claims or to register your product, visit: www.pny.com/support/warranty

10. Техничка поддршка

If you encounter issues that cannot be resolved using the troubleshooting steps in this manual, or require further assistance, please contact PNY Technical Support.

• PNY Support Webсајт: www.pny.com/support
• Поддршката website provides FAQs, driver downloads, and contact information for technical assistance.
