TOTAL TCSTLI3805 Cordless Concrete Nail Gun

1. Вовед

The TOTAL TCSTLI3805 Cordless Concrete Nail Gun is a high-efficiency, portable tool designed for precise fastening in construction and renovation projects. This cordless concrete/steel nailer operates on a 20V Lithium-Ion battery, offering freedom of movement without cord restrictions, making it suitable for both indoor and outdoor use, especially in remote areas. It supports staples, making it a dual-purpose tool for various fastening tasks.

The adjustable depth setting ensures accurate and consistent fastening, leading to clean and professional results. With a firing speed of up to 2 nails per second, this nailer enhances efficiency and reduces project time. Its comfortable and lightweight design allows for easy handling and reduces user fatigue during prolonged use, while the rubberized grip enhances comfort and control. An integrated LED work light provides visibility in dimly lit work areas, improving accuracy and safety. Safety features include a trigger safety mechanism to prevent accidental firing, ensuring user safety. This versatile tool is ideal for fastening nails onto hard surfaces such as concrete, masonry, steel, and wood.

Image 1: The TOTAL TCSTLI3805 Cordless Concrete Nail Gun, a powerful tool for fastening into concrete.

2. Инструкции за безбедност

Always follow basic safety precautions when using power tools to reduce the risk of fire, electric shock, and serious personal injury.

• Носете заштита за очи: Секогаш носете заштитни очила или заштитни очила со странични штитови.
• Носете заштита за слух: Користете заштита за уши за време на работата за да спречите оштетување на слухот.
• Одржувајте го работното место чисто: Преполните области и клупи предизвикуваат повреди.
• Избегнувајте опасни средини: Не користете електрични алати во гamp или влажни локации, или изложете ги на дожд. Одржувајте ја работната површина добро осветлена.
• Држете ги децата подалеку: Сите посетители треба да се држат на безбедно растојание од работната површина.
• Облечете се правилно: Не носете широка облека или накит. Содржат долга коса.
• Безбеден работен дел: Користете clampили менгеме за држење на работата. Побезбедно е од користење на раката и ги ослободува обете раце за ракување со алатката.
• Не пречекорувајте: Одржувајте правилна основа и рамнотежа во секое време.
• Одржувајте ги алатките внимателно: Чувајте ги алатките остри и чисти за подобри и побезбедни перформанси. Следете ги упатствата за подмачкување и менување додатоци.
• Алатки за исклучување: Исклучете го батерискиот пакет од алатката пред да правите какви било прилагодувања, да менувате додатоци или да ја складирате алатката.
• Избегнувајте случајно стартување: Осигурете се дека прекинувачот е во исклучена положба пред да го вметнете батерискиот пакет.
• Користете ја вистинската алатка: Не присилувајте ја алатката или додатокот да врши работа за која не е дизајнирана.

3. Содржина на пакетот

Проверете дали сите артикли наведени подолу се вклучени во вашиот пакет. Доколку некои артикли недостасуваат или се оштетени, контактирајте го вашиот продавач.

• 1 x TOTAL TCSTLI3805 Cordless Concrete Nail Gun
• 1 x Box of 200 Concrete Nails
• 1 x Транспортна кутија

Забелешка: Батеријата и полначот се продаваат одделно.

Image 2: The nail gun, a box of 200 nails, and a transport case are included in the package.

4. Производот завршиview

Familiarize yourself with the components of your TOTAL TCSTLI3805 Cordless Concrete Nail Gun.

1. Активира: Activates the nailing mechanism.
2. Trigger Safety Mechanism: Спречува случајно пукање.
3. Списание: Holds nails/staples.
4. Бројчаник за прилагодување на длабочината: Controls the depth of nail penetration.
5. LED работна светлина: Ја осветлува работната површина.
6. Слот за батерија: Receptacle for the 20V Lithium-Ion battery.
7. Гумиран држач: Обезбедува удобност и контрола за време на работата.

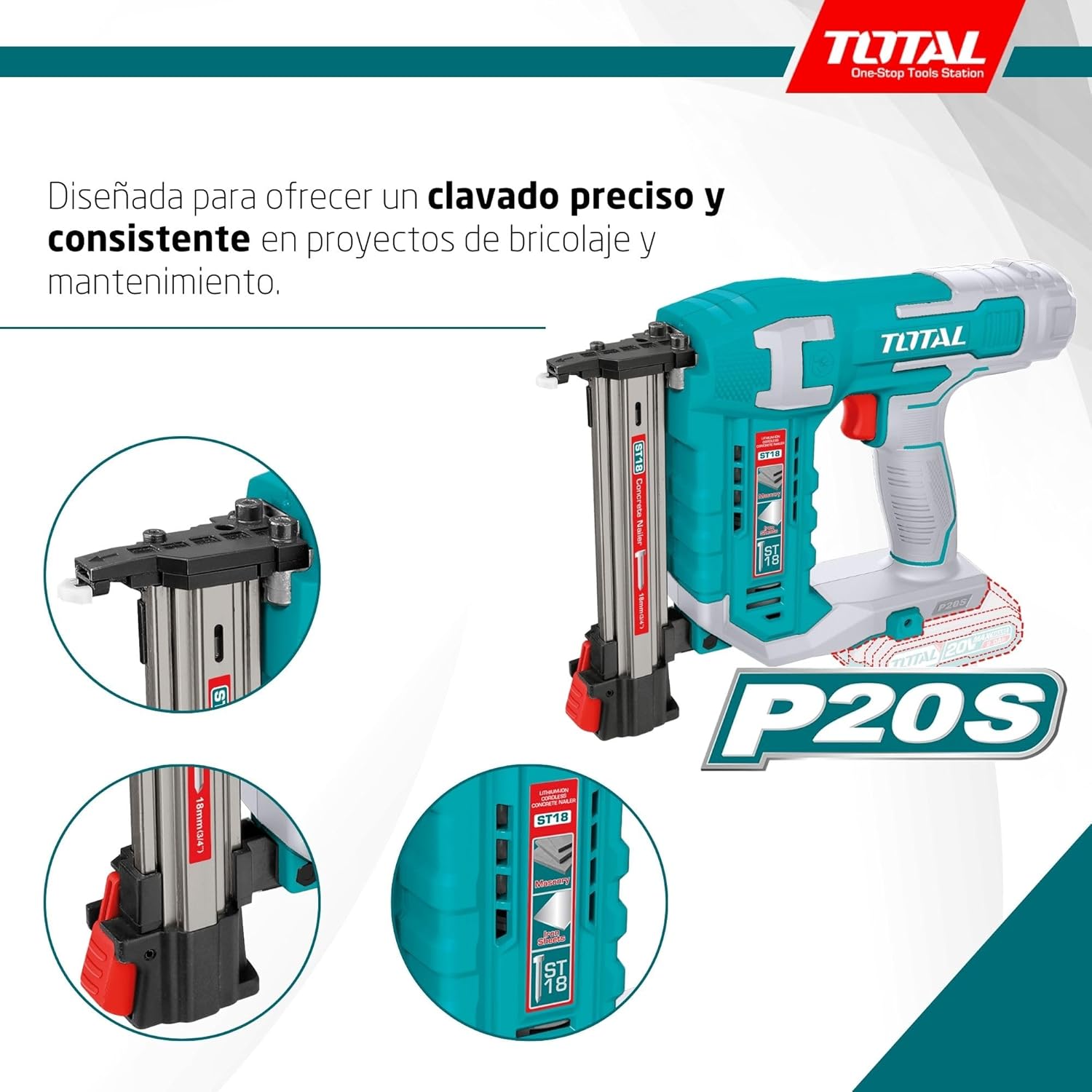

Слика 3: Детално view of the nail gun's magazine and front section, showing nail loading area.

5. Поставување

5.1. Attaching/Detaching the Battery

• To attach: Align the battery pack with the battery slot on the tool and slide it in until it clicks into place.
• To detach: Press the battery release button (if present) and slide the battery pack out of the tool.

5.2. Loading Nails/Staples

The nail gun supports ST18 mm type nails and has a magazine capacity of 65 nails.

1. Ensure the tool is disconnected from the battery for safety.
2. Locate the magazine release latch, typically at the bottom or side of the magazine.
3. Отворете го списанието.
4. Insert the strip of nails into the magazine, ensuring they are oriented correctly.
5. Цврсто затворете го списанието додека не се заклучи.

5.3. Прилагодување на длабочината

The adjustable depth control allows for precise and consistent fastening results.

• Locate the depth adjustment dial, usually near the nose of the tool.
• Turn the dial to increase or decrease the nail penetration depth. Test on a scrap piece of material to achieve the desired depth before working on your project.

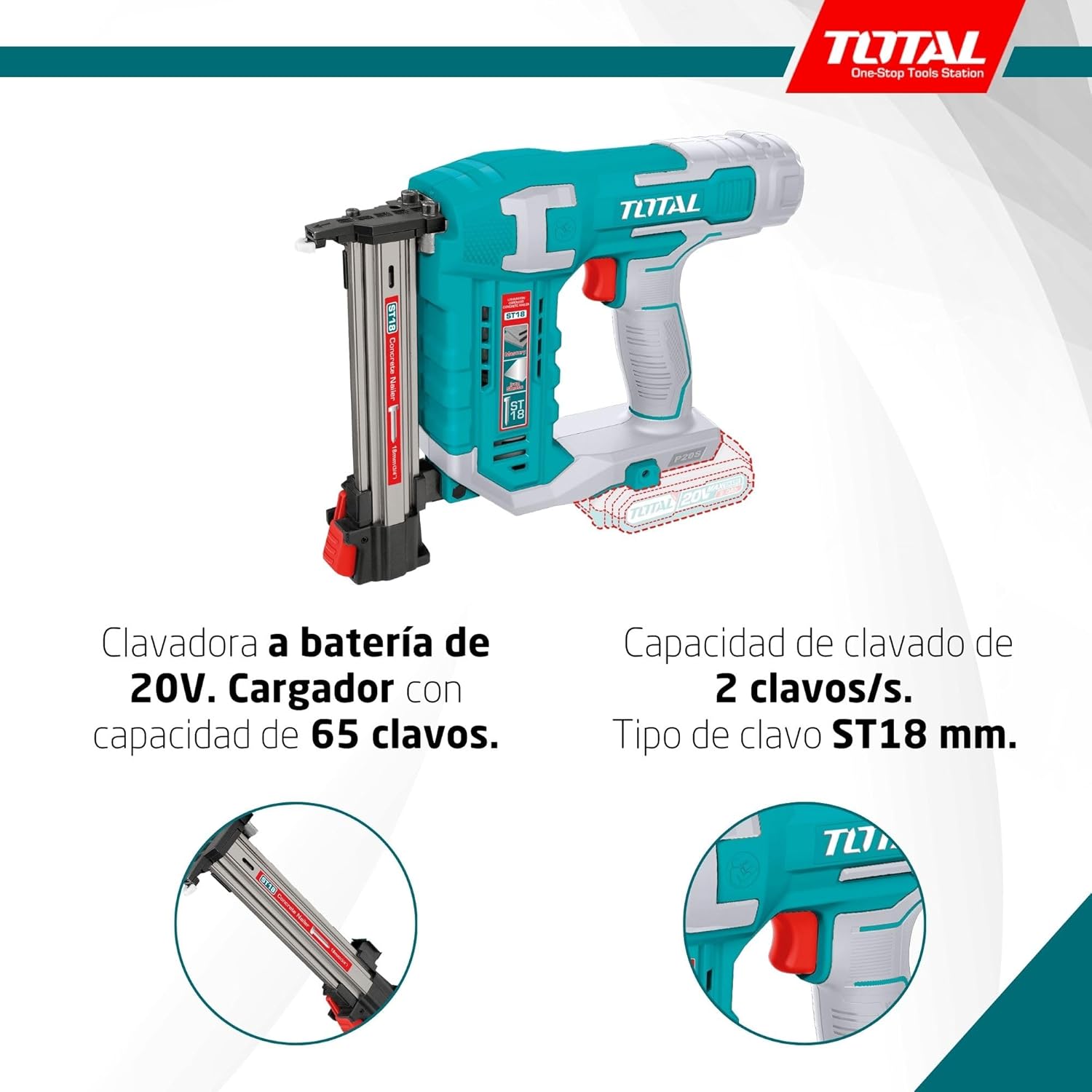

Image 4: The nail gun displaying its 20V battery compatibility, 65 nail capacity, 2 nails/sec speed, and ST18 mm nail type.

6. Упатства за работа

6.1. Проверки пред операцијата

• Ensure all safety instructions have been read and understood.
• Verify the battery is fully charged and securely attached.
• Check that the correct type and size of nails are loaded in the magazine.
• Confirm the depth adjustment is set appropriately for your material.

6.2. Firing the Nail Gun

1. Hold the nail gun firmly with both hands, ensuring a stable grip on the rubberized handle.
2. Place the nose of the tool against the workpiece where the nail is to be driven.
3. Engage the trigger safety mechanism (if applicable, typically by pressing the tool firmly against the surface).
4. Squeeze the trigger to fire a nail. The tool can fire up to 2 nails per second.
5. Release the trigger after each nail or for continuous firing, depending on the tool's mode (refer to specific mode instructions if available).

6.3. Отстранување на заглавувања

If a nail jams, immediately disconnect the battery pack before attempting to clear the jam.

1. Исклучете го батерискиот пакет.
2. Open the magazine and remove any remaining nails.
3. Carefully inspect the firing mechanism and clear any jammed nails using pliers or a similar tool. Do not use excessive force.
4. Ensure all parts move freely before reloading nails and reattaching the battery.

Image 5: A user demonstrating the nail gun's use for fastening elements into a concrete wall with precision.

7. Одржување

Редовното одржување обезбедува оптимални перформанси и го продолжува животниот век на вашиот алат.

• Чистење: Keep the tool clean and free of debris. Use a dry cloth to wipe down the exterior. Do not use harsh chemicals or solvents.
• Подмачкување: Refer to the specific product manual for any lubrication requirements.
• Складирање: Store the tool in a dry, secure location out of reach of children. Disconnect the battery pack before storage. Use the provided transport case for protection.
• Нега на батеријата: Store batteries in a cool, dry place. Do not store fully discharged batteries for extended periods. Follow the battery manufacturer's charging instructions.

8 Смена на проблеми

Овој дел се однесува на вообичаени проблеми со кои може да се соочите.

9. Спецификации

10. Гаранција и поддршка

For warranty information, technical support, or service inquiries, please refer to the documentation provided with your purchase or visit the official TOTAL webстраница. Зачувајте го доказот за купување за какви било гаранциски побарувања.
