VTOMAN V10 Pro 4500A Jump Starter Instruction Manual

1. Вовед

The VTOMAN V10 Pro 4500A Jump Starter is a powerful and versatile device designed to provide reliable jump-starting for a wide range of 12V vehicles, including all gasoline and up to 10.0L diesel engines. Beyond its primary function, it also serves as a portable power bank for charging electronic devices and features a multi-mode LED flashlight for emergencies. This manual provides essential information for safe and effective use of your V10 Pro Jump Starter.

Figure 1: VTOMAN V10 Pro 4500A Jump Starter

2. Што има во кутијата

Внимателно распакувајте ги сите предмети и проверете дали сте ги добиле следните компоненти:

• 1 x V10 Pro Jump Starter Unit
• 1 x Smart Jumper Cable with Indicator
• 1 x USB-A до тип-C кабел
• 1 x Кабел од тип C до тип C
• 1 x кутија за складирање
• 1 x Упатство за употреба

Слика 2: Содржина на пакетот

3. Карактеристики на производот

• High Starting Power: Genuine 4500 Amps peak current, capable of jump starting all 12V gasoline engines and up to 10.0L diesel engines.
• Versatile Power Bank: Equipped with USB-C/PD15W, dual USB-A/Quick Charging outputs, and 15V/10A DC output for charging various electronic devices and powering car accessories.
• Напредна безбедност: Features 10 advanced safety technologies including spark-proof, reverse-charge, over-current, over-charge, reverse-polarity, high-temp, low-temp, short-circuit, over-voltagд, и заштита од преоптоварување.
• Операција во екстремни временски услови: Designed to operate effectively in temperatures ranging from -4°F to 140°F (-20°C to 60°C).
• Долго време на мирување: Automatically powers down after 10 seconds of inactivity, preserving power for up to 24 months on a single charge.
• Интегрирана LED светилка: 400 lumen LED light with 3 modes: Normal, Strobe, and SOS for emergency signaling.
• Преносен дизајн: Compact and comes with a sturdy storage case for easy transport and storage.

Figure 3: Wide Vehicle Compatibility

4. Поставување

4.1 Полнење на џамп-стартерот

Before first use, fully charge the VTOMAN V10 Pro. It can be charged using the provided USB-C cable via a wall charger (not included) or in your car. A full charge typically takes about 5 hours.

• Connect the Type-C cable to the IN/OUT (5V/3A 15W) port on the jump starter.
• Connect the other end of the cable to a USB wall adapter or a car charger.
• The battery indicator lights will illuminate to show the charging progress. All four lights indicate a full charge.

Figure 4: Charging at Home

Figure 5: Charging in Car

5. Упатства за работа

5.1 Скок Стартување на возило

Ensure the jump starter is fully charged before attempting to jump start a vehicle.

1. Поврзете го паметниот кабел за цедење: Insert the blue end of the smart jumper cable into the jump start socket on the V10 Pro.
2. Поврзување со батеријата на возилото: Прикачете го црвениот clamp до позитивниот (+) терминал на акумулаторот на возилото и црниот клинamp до негативниот (-) терминал.
3. Проверете го LED индикаторот: Observe the LED indicator on the smart jumper cable:
• Цврсто зелено LED: Connection is correct. Proceed to start the vehicle.
• Црвена LED диода: Reverse connection. Correct the polarity of the battery clamps.
• Трепкачка зелена LED диода: Батерија за возило волtage is too low. Press the "BOOST" button on the smart cable. Once the Green LED illuminates solid, start the vehicle within 30 seconds.
• Без светлина: Vehicle battery may be damaged. First, ensure correct connection. Try pressing the "BOOST" button. If Green LED illuminates solid, start the vehicle within 30 seconds.
4. Стартување на возилото: Once the LED is solid green, start your vehicle.
5. Исклучете го: After the vehicle starts, disconnect the smart jumper cable from the vehicle battery first, then from the jump starter.

Figure 6: Regular Jump Start Mode

Figure 7: Boost Mode for Totally Dead Batteries

5.2 Користење како Power Bank

The V10 Pro can charge various electronic devices:

• Connect your device's charging cable to one of the USB-A (Quick Charging or 5V/2.4A) outputs or the USB-C (IN/OUT 5V/3A 15W) port.
• For 15V/10A DC output, use a compatible cable to power car refrigerators, air compressors, etc.

Слика 8: Полнење на повеќе уреди

5.3 Користење на LED фенерче

The built-in 400 lumen LED flashlight has three modes:

• Нормално: Притиснете и задржете го копчето за вклучување 3 секунди за да се вклучи.
• Строб: Press the power button once more to activate strobe mode.
• СОС: Press the power button again to activate SOS signaling mode.
• To turn off, press the power button one more time or hold it for 3 seconds.

Слика 9: Режими на LED фенерче

6. Информации за безбедност

The VTOMAN V10 Pro incorporates 10 advanced safety technologies to ensure user protection and prevent damage to the device or vehicle:

• Spark-Proof Protection: Prevents sparks during connection.
• Reverse-Charge Protection: Спречува струјата да тече назад во стартерот за кабини.
• Заштита од прекумерна струја: Заштита од прекумерен проток на струја.
• Заштита од прекумерно полнење: Спречува преполнување на батеријата.
• Reverse-Polarity Protection: Alerts and protects against incorrect clamp врски.
• Заштита од висока температура: Се исклучува ако внатрешната температура ги надмине безбедните граници.
• Заштита од ниски температури: Обезбедува безбедно работење во ладни услови.
• Заштита од краток спој: Спречува оштетување од краток спој.
• Над-волtagд Заштита: Заштитува од прекумерна јачина на звукtage.
• Заштита од преоптоварување: Спречува оштетување од влечење премногу енергија.

Figure 10: Advanced Safety Technologies

7. Одржување

To ensure the longevity and optimal performance of your VTOMAN V10 Pro Jump Starter:

• Store the unit in its provided storage case when not in use.
• Recharge the unit periodically, even if not used, to maintain battery health. The unit has a 24-month long standby time, but regular checks are recommended.
• Keep the unit clean and dry. Avoid exposure to extreme moisture or direct sunlight for prolonged periods.

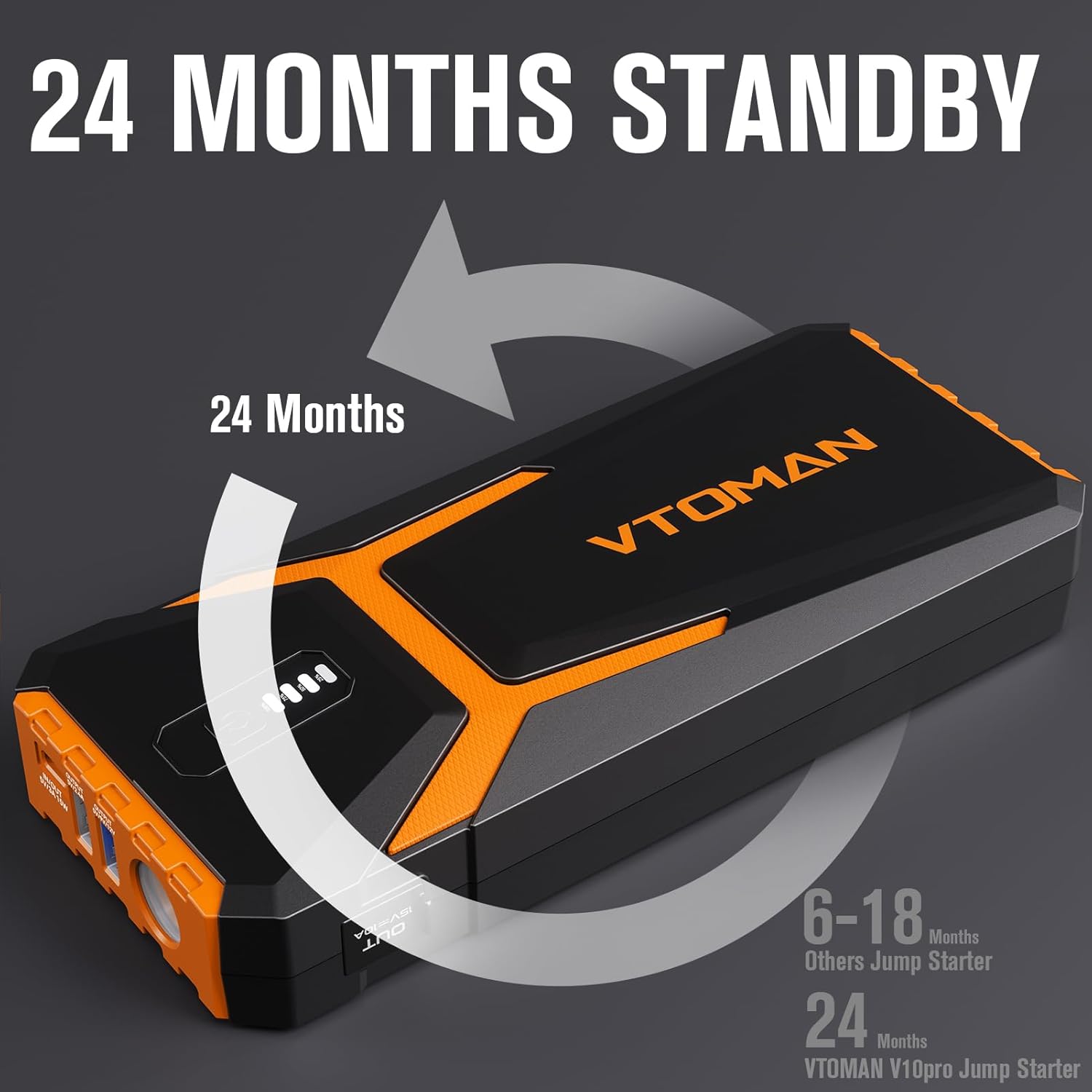

Figure 11: 24-Month Standby Time

8 Смена на проблеми

Refer to the LED indicator on the smart jumper cable for common issues:

9. Спецификации

10. Гаранција и поддршка

The VTOMAN V10 Pro Jump Starter comes with an 18-month warranty and lifetime technical support. For any questions or assistance, please contact our dedicated customer service team.

Контакт информации:

• Е-пошта: support@vtoman.com

Additional support resources may be available on the official VTOMAN webсајт.
